EJEMPLO 1:

• CALCULAR LAS RAICES:

En este caso, se utiliza el mismo comando para los dos programas.

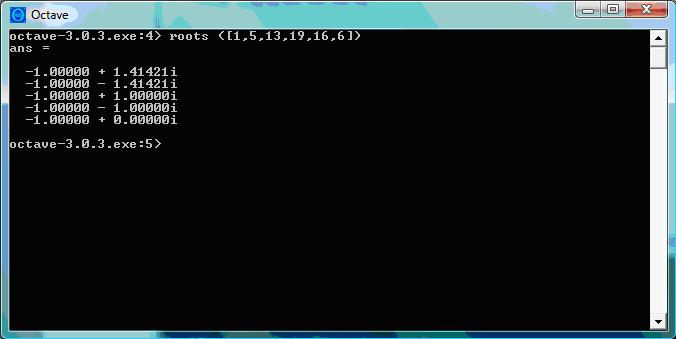

roots([1,5,13,19,16,6])

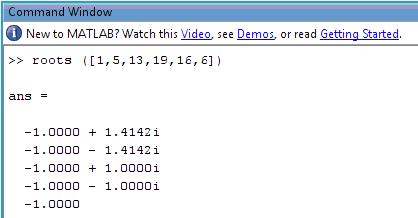

y la respuesta de los programas es el siguiente:

MATLAB

OCTAVE

• CALCULAR LOS RESIDUOS

En este caso, se utiliza el mismo comando para los dos programas.

[R,P,K]=residue([1,0,1],[1,5,13,19,16,6])

Definimos R(Residuo), P (Polos), K (Termino independiente), en "residue" devuelve de nuevo el calculo de las raíces.

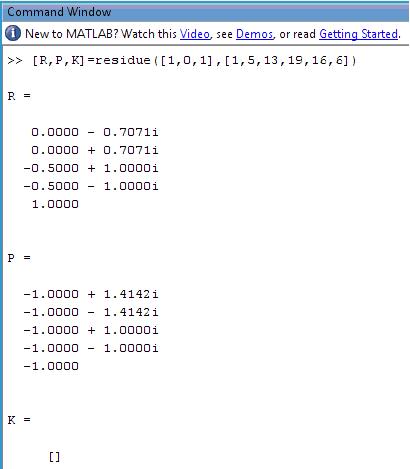

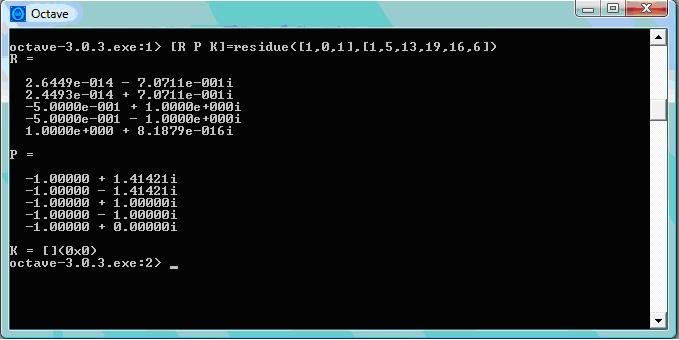

Y la respuesta de los programas es el siguiente:

MATLAB

OCTAVE

En el octave, nos sale en el residuo un número con muchos decimales, ya que nos dan números con exponentes a -14, en cambio el matlab solo da 4 decimales y por tanto lo considera 0.

Ahora, sumamos la primera pareja de residuos, en matlab y octave se  puede hacer el numerador, y el denominador se hace a mano con las tablas de la transformadas.

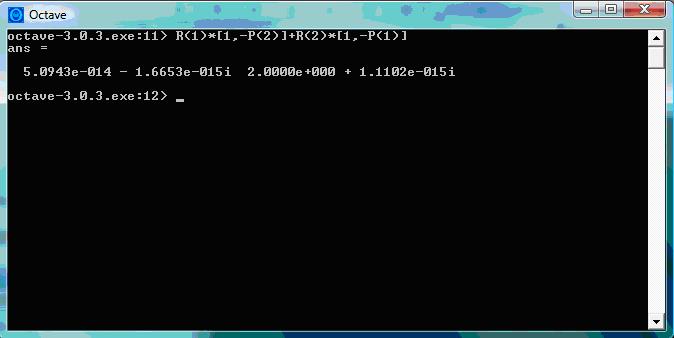

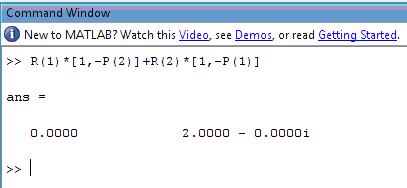

R(1)*[1,-P(2)]+R(2)*[1,-P(1)] // [1,-P(2)] -> es el polinomio

MATLAB

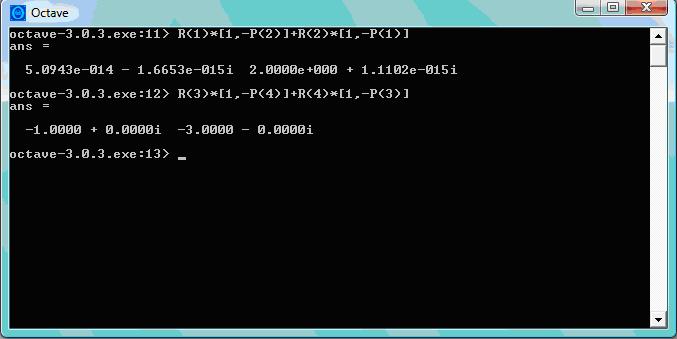

OCTAVE

Hacemos la suma de la segunda pareja de los residuos

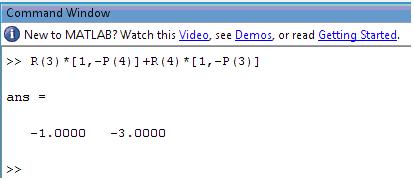

R(3)*[1,-P(4)]+R(4)*[1,-P(3)]

MATLAB

OCTAVE

EJEMPLO 2:

• CALCULAR LA FUNCION DE TRANSFERENCIA

En este caso, no coinciden los comandos en matlab y en octave:

MATLAB

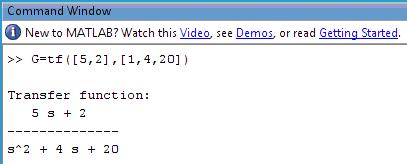

G=tf([5,2],[1,4,20])

OCTAVE

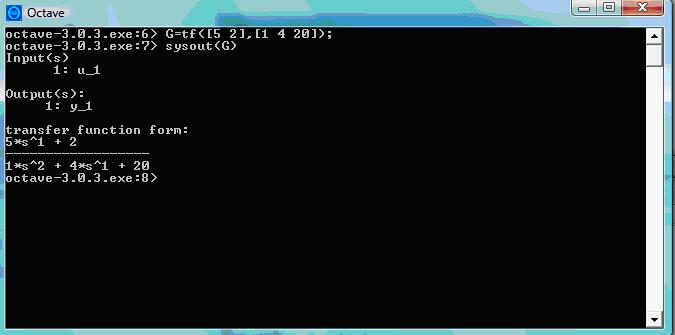

En octave utilizamos 2 comandos, primero tf y después para verlo, sysout.

G=tf([5 2],[1 4 20]);

sysout (G)

•CALCULAR LOS CEROS Y LOS POLOS

MATLAB

En matlab se hace con comandos separados

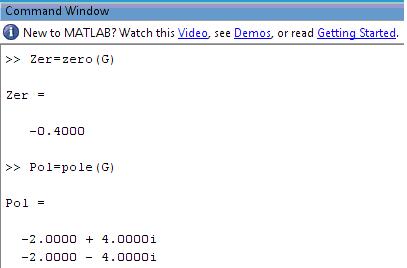

Para calcular los ceros es:

Zer= zero (G)

Y para calcular los polos es:

Pol=pole(G)

OCTAVE

En octave podemos ver los ceros, los polos y la ganancia, con un mismo comando.

[Zer,Pol,k]=tf2zp([5 2],[1 4 20])

• CONVERTIR LA ECUACIÓN A CEROS/POLOS/GANANCIA

En este caso, no coinciden los comandos en matlab y en octave:

MATLAB

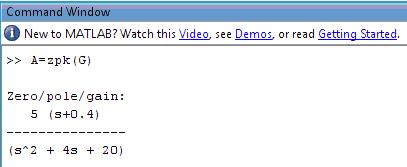

A=zpk(G)

OCTAVE

En octave utilizamos 2 comandos, primero zp (los nombres de Zer, Pol y k son los que le dimos en el tf2zp) y después para verlo, sysout.

A=zp(Zer,Pol,k);

sysout (A)

• VER GRAFICAMENTE

En este caso, se utiliza el mismo comando para los dos programas. Par ver gráficamente en el modo complejo utilizamos pzmap.

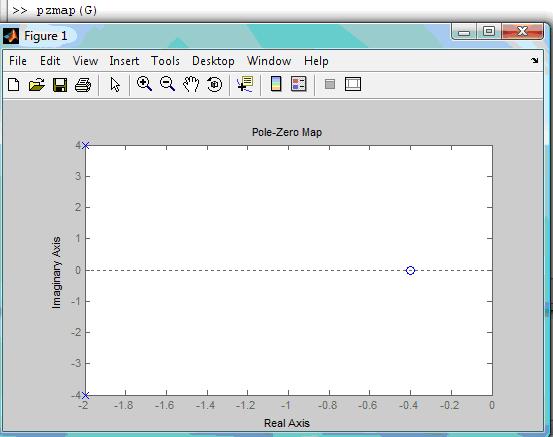

pzmap(g) muestra los ceros como un circulo y los polos como una cruz, si los polos salen a la derecha, e l sistema es inestable.

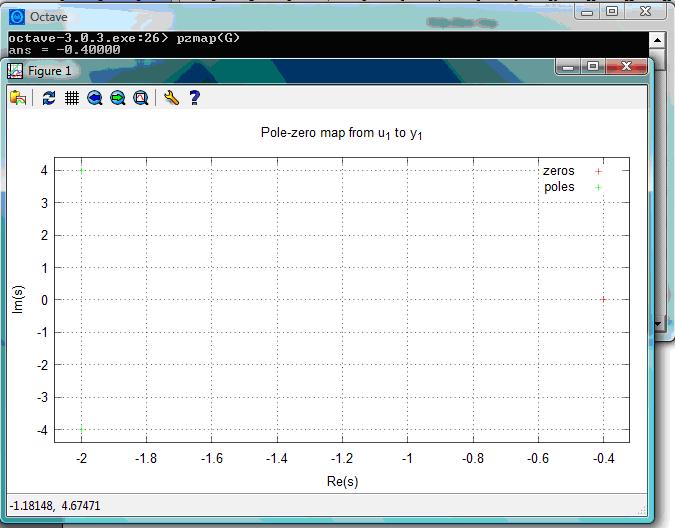

pzmap(G)

MATLAB

OCTAVE
